二次元影像測量儀
全自動二次元影像測量儀
產品簡介
全自動影像儀具有優越的性價比,配置全自動高精度自動變倍鏡頭,可調環光照明和高分辨率高清彩色相機,可配置專業影像測量軟件,高性能的軟硬件配置,可滿足各種檢測需求
訂購熱線:
產品介紹

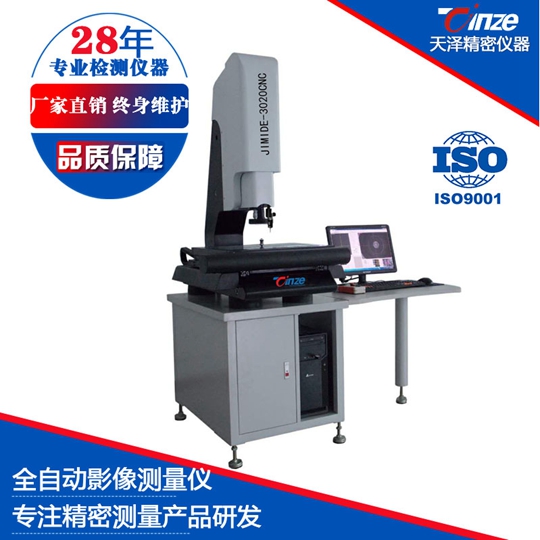

全自動二次元影像測量儀
全自動二次元影像測量儀
全自動二次元影像測量儀
全自動二次元影像測量儀
規格型號:全自動二次元影像測量儀

東莞市天澤精密儀器有限公司專業生產加工臥式投影儀、立式投影儀、二次元影像測量儀、三次元、三坐標測量機、工具顯微鏡等!
儀器規格參數

型 號 二次元影像測量儀TZ-2010
工作臺 金屬臺面尺寸(MM) 404X228
X坐標行程(MM) 200
Y坐標行程(MM) 100
Z坐標行程(MM) 200(包括調焦)

外形尺寸    長寬高(mm)    600X550X920
儀器重量        單位:KG                  150
顯示屏尺寸(MM):                       17吋
工作距離:92MM                 X、Y、Z數顯分辨率:0.0005MM
X、Y、Z分辨率:1’或0.01º      X、Y、Z坐標示值誤差(UM):≤(3+L/200)
儀器電源 180V(AC)-260V(AC)  50HZ

測量軟件 標備自動測量軟件、可自動尋邊、去毛刺,可測貼、線、圓、角度、圓心距、擺正等

產品用途及特點

JMD系列臥式影像儀是光、機、電一體化的精密高效計量儀器。它廣泛應用于機械、模具、儀表、電子、輕工等行業,是計量室和生產車間不可缺少的一種計量檢定設備。本儀器采用鼠標、鍵盤操作與屏幕操作兩用模式,與測量軟件結合使用,能高效的檢測各種形狀復雜工件的輪廓尺寸和表面形狀,如樣板、沖壓件、凸輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等生產廠商。

關鍵技術

影像測量儀使用本身的硬件(CCD,目鏡,物鏡數據線),將所能捕捉到的圖像通過數據線傳輸到電腦的數據采集卡中,之后由軟件在電腦顯示器上成像,由操作員用鼠標在電腦上進行快速的測量。以上的工序基本在幾萬分之一秒完成,所以可以把他看作是實時檢測設備,或者狹隘一點可以稱為動態測量設備。如果配置合乎要求,設備絕對不會產生圖象滯后現象。因工件大小而議,工作臺可以選擇不同行程。光源亮度可調,可以在各種光線條件下選擇最合適的光源亮度。

儀器優點

本公司所生產之JMD-2010影像測量儀與同類產品相比,具有以下之優點:

1、本儀器采用鼠標、鍵盤操作模式。

2、與本公司生產的優秀測量軟件結合使用,所有工作均由電腦控制,大大提高工作效率。

3、杰出的光學性能,超亮高分辨率

4、X、Y數顯分辨率:0.0005mm

5、X、Y坐標示值誤差μm≤3+L/200

6、主要可以測量長焦距、下型程的透光與不透光的尺寸,是傳統的臥式投影儀、影像儀不能測量的。國內第一臺影像測量儀由我們天澤生產,幫助客戶解決了很多難題。
全自動二次元影像測量儀
全自動二次元影像測量儀
全自動二次元影像測量儀
全自動二次元影像測量儀
